オペアンプ(4) 増幅についてなんでもやってみた

前のページで、オペアンプLM358Nを使う電源について(→こちら)、コンパレータでの使い方(→こちら)、非反転と反転増幅(→こちら)などで、直流での入出力電圧でその様子を見ました。

ただ、これだけでは、「何に使ったらいいのか」「どうして使うのか」というイメージは見えてこないと思いますが、オペアンプの使用範囲が広範囲すぎるので、ともかく、いろいろ使ってみながら、徐々に慣れるのがいいかもしれません。

これまでは、直流の増幅を少しみただけですが、実際には、音声や電波などの交流や、デジタル信号の融合などたくさんのところに使われていますし、反転回路と非反転回路の使い方をWEBで検索したところ、

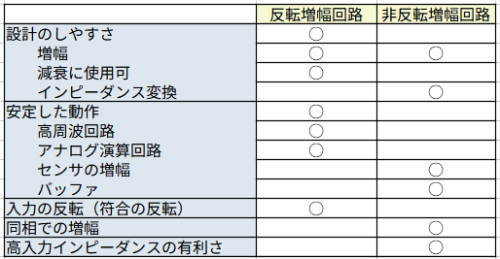

反転と批判点の長短所

などのように、実際の使い方となると、さらにわからなくなりそうです。

このHPでは、発振回路、簡単な増幅回路などで、オペアンプを使っています。 また、簡単な回路が書いてあれば、いくつかのオペアンプを持っておいて、それを使って、その回路を自分で組んで、慣れていくのも方法でしょう。

→Amazonで販売されているオペアンプセットの例

オペアンプの使い方は、固定されているものではないので、何にでも使えそうです。

そこで、このページでは、狭い直流の範囲ですが、なんでもやってみようということで、「変な電圧の加え方をするとどうなるのか」「LM358Nを両電源で使ってみた」「電源電圧を変えたときのダイナミックレンジ」「アースのバイアスをかけるとどうなるか」や、「方形波の増幅」などを試してみました。

このページの内容は、私自身の疑問を解消するためにやってみた内容ですから、知らなくてもいいのですが、ともかく「なんでも」やってみた … というものです。

オペアンプLM358Nの増幅で使う範囲について

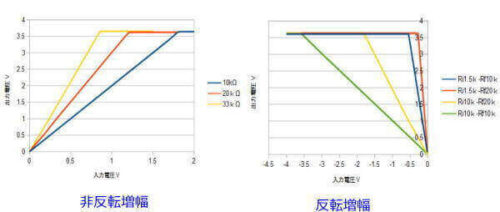

前掲の2つの回路の出力結果

前のページで実験した入力電圧と出力電圧の関係では、非反転増幅は普通のグラフで、反転増幅では、マイナス電圧の入力でプラス電圧が増幅されてでてくる、見にくいグラフになっていますが、いずれも、ここでは、出力が横一線になっている部分は、増幅作用が飽和した状態になっています。

だから、増幅用途では斜線の部分を、スイッチングやコンパレータでは、飽和するところで使えばいいという感じです。

また、「増幅率が高い」ということは、急な傾斜になっているというだと分かります。

飽和状態では、直流の場合は、「針が振り切れたMAXの状態」と思えば、その部分が利用できますが、(ここでは触れませんが)交流では、その部分にかかると、変な増幅波形になってしまいますので、使ってはいけない部分ですね。

この、飽和部分は、スイッチのような感じで使う方法が考えられますが、普通は、コンパレータ(→こちら)のところでやったように、指定の電圧(判定電圧)を設定して、その電圧でON-OFFさせる使い方のほうがうまいやり方になります。

非反転と反転の回路を比べて眺めると、直流の電圧増幅やパワーアンプなどの「増幅」には、プラス電圧を加えるとプラス電圧で出力してくれる非反転増幅のほうが馴染みやすそうな感じがします。もちろん、使い方や用途の目的で決まるのですが、(私自身もいい加減で間違っているかもしれませんが) 自分なりの考え方を持っておくと、その先を考えやすくなると思っています。

85個のIC詰め合わせキット、10個の集積回路ICチップNE555 LM324 LM393 UA741 ULN2803 LM358 LM386 NE5532 ULN2003 PC817 ICチップ、家庭用回路作業用

新品価格
¥1,209から
(2026/6/25 16:02時点)

適当な電圧を入力しないとどうなるのか

この実験も、どうでもいいものですが、ともかく、なんでもやってみました。

前のページでは、反転増幅回路にはマイナスの電圧、非反転増幅回路にはプラスの電圧を加えましたが、その回路のままで、反転増幅にマイナス、非反転増幅にプラスの電圧を加えてみました。

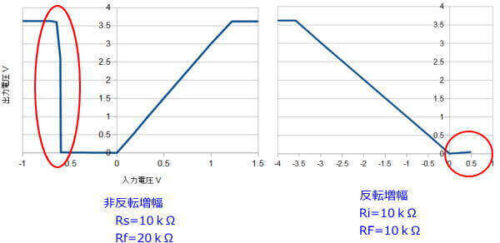

すると、赤丸の部分で、範囲外ではやはり、変な出力になりました。

普通には加えない範囲の電圧を加えてみた結果

0Vを境にして、対照形の線にならないようです。 別のところから電圧を入力する場合に、変な入力をすると、全く予期しない出力になるようということのようですが、通常はこんなことをやる人はいないと思いますが、やってみた … という結果で、オペアンプも健在です。

LM358Nを両電源で動作させてみた

多くのオペアンプは両電源仕様のものが多いので、LM358N で両電源で使った場合はどうなるのかをみてみました。

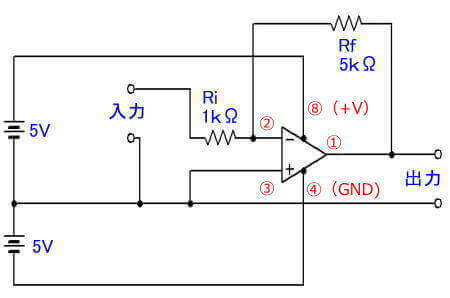

反転増幅回路で、5Vの負電源をもう一つ加えて、さらに、入力はプラス側とマイナス側に分けて、下のような5倍に増幅する回路で測定しました。

電源端子の接続を間違えないように注意しましょう。 逆につなぐと、オペアンプが破損する恐れありなので、要注意です。

5倍の増幅率での両電源回路例

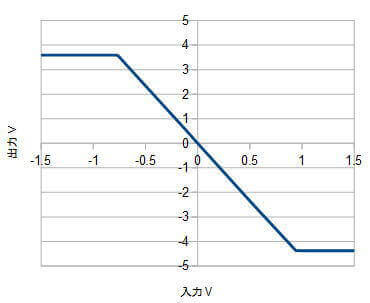

両電源での増幅結果

増幅率はRf/Ri で、計算値は 5 ですが、きっちりと 5倍 の増幅になっていません。 しかし、絶対値で見ると、正負逆向きで同じ数字になっています。



また、プラスとマイナス側では、飽和電圧が少し違います。これはオペアンプ自体の特性なのでしょうか、理由はわかりません。

抵抗器などは呼び値を使っていることもありますし、さらに、この結果自体が正常なのかどうかはわかりませんが、ここでは、測定したそのままを書いています。

このように、両電源にすると 0V を中心に、プラスとマイナス入力が反転して出力されています。

両電源を使うことで、電圧の差が単電源の2倍になっていますので、その分、ダイナミックレンジが広くなっています。 交流用途では、うまくい来そうな感じのグラフですね。

基本的には、両電源のオペアンプが多いのも、そんな理由かもしれません。

ダイナミックレンジは電源電圧で変わることを確かめてみました

単電源に戻って、電源電圧によるダイナミックレンジを調べるために、非反転回路で、電源電圧を変えて入出力状態を測定しました。

電源電圧を変えたときのダイナミックレンジ

電源電圧を高くすれば、傾斜の部分(増幅で利用できる範囲)が大きく取れます。

LM358Nは単電源で32Vまで使用できます。

信号の大きさと増幅率を変えれば、特に電源電圧を上げる必要もないはずですが、雑音などを考えると、あまり電源電圧を下げすぎないほうがいいかもしれませんが、電源電圧を変える … という選択肢もあるということを覚えておきましょう。

ただ、電源電圧を変えると、回路内で電源電圧を揃える必要などもあるので、あえて電圧を変えないで、「標準は 5V」としておくほうが、わかりやすくて使いやすいのは確かです。

アースのバイアスについて調べてみた

交流の場合は単電源では、電源電圧の中央で上下に振らせるには、入力電圧にバイアスを掛ければいいのですが、ここでは、反転増幅回路で、アースしている3番ピンにバイアス電圧を加えるとどんな感じになるのか … をみてみました。

普通はこんなことはやらないでしょうし、No.3のアース回路に抵抗をつけることなども同様に、やらないほうがいいでしょう。

ここでは、単なる実験としてやっています。

Ri=10kΩ、Rf=20kΩの反転増幅で、0から-0.8Vをかさ上げした状態では下のようになっています。

アースGND電圧を上げてみた

一番下の線が通常の状態なので、「バイアス電圧x3」だけ上に押し上げられた状態です。 ここでは、プラス電圧入力はしませんでしたが、多分、各線の延長の数値になるのでしょう。

とくに、これを何に使うのかは思いつきませんが、増幅範囲は狭まるので、良くなさそうです。

あくまでこれも、「何かやってみた」… というものです。

方形波の増幅の様子

最後に、方形波での増幅の様子をみています。

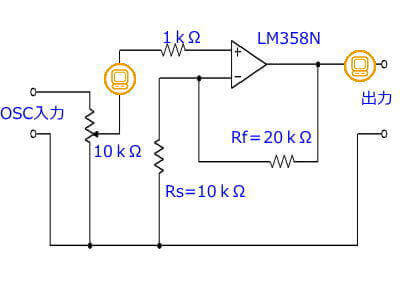

実験用回路

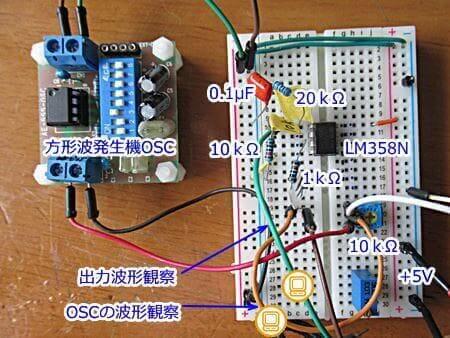

ブレッドボードに組んだ様子

利用する回路は非反転増幅回路で、Rs=10kΩ、Rf=20kΩから、増幅率は1+Rf/Ri …  つまり 3倍 です。 画面のマークは、オシロスコープで波形を見ている部分を示しています。

LM358Nは2個のオペアンプが内蔵されているので、もう一つで発振回路を組んでもいいのですが、その回路は次のページで紹介するとして、ここでは、発振波形がわかっている方形波発振器を使います。

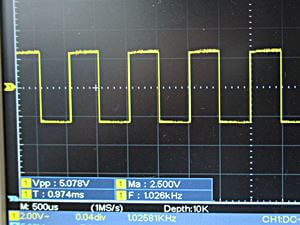

方形波発生機のもとの波形

方形波発振器は、このような波形を発生しており、このまま入力すると、上下の電圧差が5V もありますので、LM358Nの飽和電圧を超えてしまうために、10kΩのボリュームで適当に電圧を下げて波形を見ています。

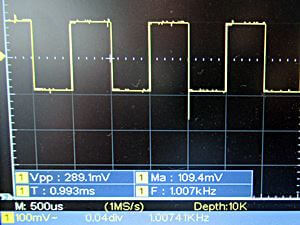

左がもとの波形で、右が増幅後の波形です。

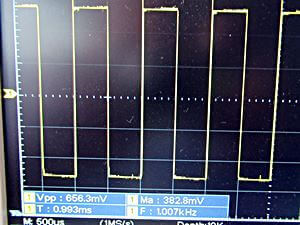

増幅前の入力波形 増幅後の出力波形

画面数字のように、入力側で Vpp289mV のものが、出力側では 656mVになっています。

これは、2.3倍程度の数字になっていますが、デジタル数字はノイズを拾っている値のようで、波形を画面から読み取ると、2.8倍程度と、計算値に近い値になっています。

いずれにしても、計算値の3倍ではないようですが、それなりの増幅がされているようです。

やったことは以上です。

オペアンプについての本を読んでみても、初歩の電子工作に簡単に使えるような内容は、あまり見つかりません。 ただ、オペアンプは、増幅率の大きなトランジスタICと考えると、バイポーラトランジスタと同じように、増幅、発振なども観点そうですし、コンパレータとしての使い方は、簡単に使えて応用範囲も広がりそうです。

→オペアンプと関連書籍のAmazonの一覧ページ

そこで、オペアンプの基礎的な性質を見る実験は以上にして、次のページでは、オペアンプを使った発振回路 などの、実際に遊べそうな回路をみていきましょう。
