LEDをテスターでチェックする

LEDが生きているか切れているかを調べるのはテスターを使うと簡単で便利です。

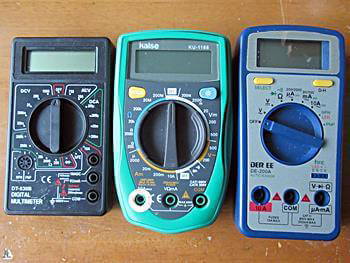

専用のレンジがありますし、オートレンジのテスター（上の右のもの）ではうまくいきませんが、抵抗の小さいオームのレンジでも、極性を変えてみると、どちらかでわずかに点灯するので、LEDが生きているかどうかがわかります。

それ以外には、従来の普通タイプのLEDか高輝度タイプのLEDか　…　なども、慣れるとわかります。

しかし、それぞれのテスターには個性（仕様の違い）があるので、この方法を万人向けに紹介するのは難しいので、これは自分のテスターで使い慣れて使うようになるといいでしょう。

一般的には、LEDが切れているかいないか、プラスマイナスの端子がどちらなのか　…　の情報以外はテスターで見分けられないので、LEDが点灯した時の明るさの状態などは、通常にLEDを点灯させるのが確かです。

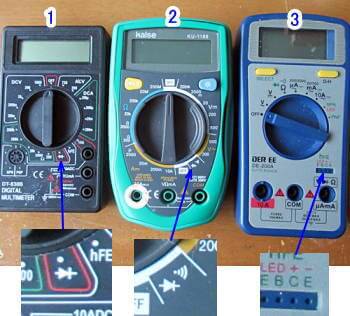

テスターのLED用のレンジを使ってチェックします

ほとんどのテスターにはLEDチェック用のレンジがあります。

LEDのチェックでは、「ダイオード」のマークのあるレンジに切り替えてテスト棒をつないで使うタイプと、ピン穴にLEDの足を差し込むタイプがあります。

また、導通状態を画面表示で確認するものやLEDが点灯するのを目で見て確認するもの、音で知らせてくれるものなどがあります。

テスターのLED用レンジでは、2VのLEDも3VのLEDも共用で使えるようになっています。

LEDが2Vタイプか3Vタイプかの判定は、3Vタイプのほうが断然明るく光るので、大抵はわかるのですが、テスターそれぞれの仕様によって見え方が若干異なるので、これは、事前に予行演習をして、発光色、明るさなどを確認しておくといいでしょう。

LEDの新品は、アノード（＋側）が長いのでわかるのですが、プラスマイナスが分からなくても、つなぎ方を間違えても光らないだけで、チェック時につなぎ方を間違えても、LEDがオシャカになってしまうことはありません。

テスターの赤と黒の接続を入れ替えてみて、どちらかで点灯すればOKですし、足の極性も分かります。

テスターは、2V用と3V用のLEDが同じ測定方法で使えるようになっています。

不思議に思うかもしれませんが、テスターのLED用レンジは、下の表のように、電圧を3VのLED用に合わせてあり、2VのLEDにも使えるように、電流がたくさん流れないようになっています。

そのために、チェック時の明るさは十分ではありません。

（注）ここでは詳しい説明をしませんが、ともかく、テスターを使うことに慣れるようにしましょう。

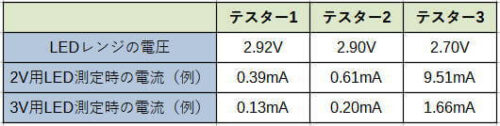

実際に、上の3つのテスターで実際に、LEDをつないだ時の電流・電圧を測ってみました。

電圧は3Vに近いので、2Vのチェックには、電流を制限して、どのLEDでも問題なく使えるようになっています。

このように、電圧が十分にあるので、1mA以下の非常に小さい電流でもLEDは点灯して、切れていないかどうかがわかります。

もちろん、LEDの極性を反対にすると点灯しないだけですので、切れているかどうかは、逆にして同様にするといいでしょう。
