テスターがあれば気軽に遊べる「電子工作」

この記事は、テスターに関連する雑学を書いています。

電子工作を始めるときは、こちらの記事で、まず、5000円の予算で最低限のものを購入して始めてみることをオススメしていますが、さらに絞って、ともかく、最初に「テスター」を用意するようにオススメします。

さらに、記事のあちこちで、「複数のテスターを持っているのがいいですよ!」とも書いています。

テスターは電圧、電流、抵抗値が測定できるもので、無くても楽しめる電子工作もありますが、縁の下の力持ちとなって電子工作に幅を持たせてくれるものですので、最初に用意すべき「道具」といえます。

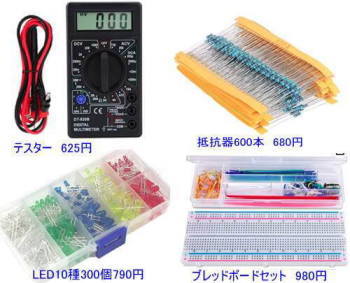

あると便利なテスターと部品類
これだけ購入し、あと、電源を用意すると結構遊べます

この写真にあるテスターは、私も使っている最安値帯のテスターですが、これでこのHPの内容に十分対応して使えることに驚きます。(価格は変動しています。サイトで確認してください)

→(PR)Amazonのテスターのページ

テスターは、2つあると超便利

私自身、現在、3つのテスターを使っています。電流と電圧を同時に測りたい場面がよくあり、メーター単体で購入するよりも精度が高く、多機能ですし、安価なためです。

全て5000円以下のテスターで、真ん中のものは、電子工作を始める前から20年程度ずっと使っています。

→楽天市場の安価なテスターを見る

電子工作を始めると、このHPの記事にある実験などでは、電圧や電流を、同時に測りたい場合が結構あって、黒い1000円以下のテスターを購入したのですが、これも結構、よく働いてくれます。

付属のテスト棒以外に、テスターに差し込むバナナチップのもう一方には、ワニ口クリップやブレッドボードに差し込むようにピンを加工したコードを作っておくと、さらに便利になります。

テスターのコードを加工

テスターを使うと、電流計や電圧計などの専用計器を購入するより多機能で安価で使いやすいので、いろいろな自分流のアレンジをして実験などをして楽しみたい方は、テスターを2つ準備することをおすすめします。

テスターは必須です

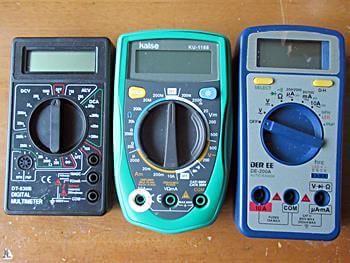

なぜ3つも必要なの?

普通は1つのテスターがあれば充分です。 ところが、左の黒色の安価なテスターを購入したところ、超便利になりました。

そして、右のテスターは、オートレンジなので便利だろうと思って追加して購入したのですが、特にオートレンジが使いやすいとは感じませんが、3つあれば3つを使えるので、無駄にはなっていません。

テスターのトラブルはある?

20年使っている緑色テスターは、3回の電池交換と2回のヒューズ交換をしています。

このように、電池は非常に長持ちで、WEBでは006P(9V)の推奨使用期限は2年程度のようですが、近年の100均の電池でも液漏れしない高性能なものになっているし、使用するときの電力も少ないのか、通常使用では忘れるほど長期間使えるようなのです。

そして、私の電池切れの原因は、単純な「スイッチの切り忘れ」によるものですから、寿命を忘れるほど、電池も長持ちします。



そして、ヒューズの交換を2回しています。

「ヒューズ切れ」は気づきにくいので注意しましょう。

ヒューズはmAレンジの保護用です。 mAの電流測定値がおかしい値が表示されたので、中を開けるとヒューズが切れていた … という状況です。

0.2Aのヒューズですから、過電流で簡単にヒューズが飛んでしまったようです。

mAの値が「何か変?」と思ったら、ヒューズを点検してみましょう。

ここで、試しに、2台のテスターで遊んでみましょう

テスターは、内部に、抵抗を測定するための電池が入っています。

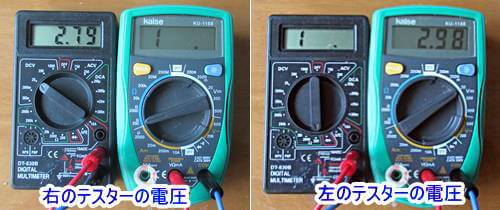

正しい使い方ではないのですが、ともかく下のように、片一方を抵抗の最低レンジにして、もう一方を、20Vレンジにして、電圧を測ってみてください。

抵抗レンジにすると電圧が加わるので、その電圧をもう一方のテスターで測定します。

下のように、2台の両方とも、3V近くの電圧になっています。この電圧で、2V用でも3V用でも、何も考えなくても、LEDの点灯チェックができるようになっています。

(注)自動レンジのテスターはうまくいかないかもしれません。

テスターをテスターで測る

緑色のテスターの取扱説明書を見ると、「開放端子間電圧2.8V、電流2.2mA以下」とあって、この写真の 2.79V は、その解放端子間電圧が表示されているようです。

つまり、抵抗用の最低レンジにすると2.2mAの電流が流れて、抵抗測定やLEDの良否確認などをさせているということがわかります。

時間があるときに、一度、裏蓋を外して、中の様子をのぞいてみてください。

また、小さなサイズの0.1A、0.2A、0.25Aなどのヒューズなので、切れているかどうかわかりにくいので、テスターが2台あれば確認できます。

ともかく、電池の種類、ヒューズのサイズとアンペア値を控えておいて、準備しておくといいでしょう。

意外に使う場面が少ない?「オームの法則」

電圧、電流、抵抗の2つが分かれば、残りのひとつの値がわかる、便利な法則ですが、電子工作の本を読むと、まず出てくるのがオームの法則やキルヒホッフの法則などの計算ですから、それで滅入ってしまう人もいるでしょう。

でも、それらを知らなくても、電子工作は遊べます。

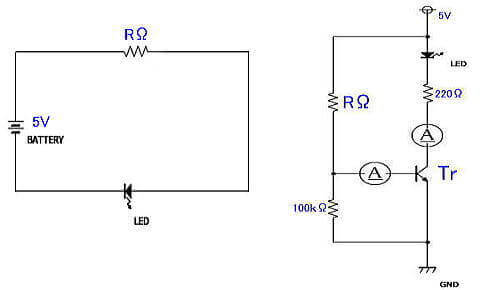

記事では、下のような、電流制限抵抗を求めたり(→こちら)、トランジスタのベースに流れる電流を決めるための抵抗値を求めるとき(→こちら)に、オームの法則を使っているのですが、内容は、計算や法則を使わないとできないというものではありません。その時は、測定するといいのですから。

回路図の例

私自身も、これらのLEDやトランジスタでの回路を計算式を交えて説明していますが、例えば、電源電圧が5Vの場合には、LEDには220Ω、トランジスタには33kΩ と、馬鹿の一つ覚えのように、計算せずに使っていますし、 LEDの制限抵抗も、220Ωが100Ωでも470Ωでもどうでもいい感じですし、トランジスタの33kΩが47kΩでも動いてくれます。

実情はアバウトでも問題になることはないし、測定も誤差があるので、神経質に考える必要はありません。

オームの法則を確認するための方法

抵抗器の役割は ①電圧を下げること ②電流を制限すること の2つですから、私はしばしば、負荷に1Ωの抵抗器をつないで実験したり考えたりすることがよくあります。

抵抗が「1」なので、「1」をかけたり割ったりするので、電圧と電流の大きさがわかりやすくなります。

E=IRで、Rが1なので、1Vなら1Aなら、2Vにすると2Aの電流が流れます。(大電流には気をつけましょう)

下の写真は容量の大きなセメント抵抗(1つ50円程度で入手できます)で、電圧と電流の感じや発熱の程度がよくわかりますので、結構便利に使っています。

私自身、こんな方法で、E=IR が、頭で理解できるようになりましたので、自分なりの方法で使えるようになるのがいいでしょう。

1Ω抵抗器の例
1.0Ωのセメント抵抗

感電とオームの法則の話

「42Vは死にボルト」という語呂合わせを見聞きしたことがありますか?

これは、人間の体内に50V以上で20mA以上の電流が流れると、通り道が悪いと死に至るとされていることからの語呂合わせで、体内に20mAという小さな電圧でも「感電死」します。

過去には100V電化製品が主流のときは、裏蓋を開けて感電したとか、短絡させて大きな火花が散った … ということはしばしばありましたが、電子回路が低電圧になったので、感電を知らない人も多くなっているようですが、今から考えるとウソのようですが、「ビリビリ」と感じたら心臓に手を当てて、鼓動を確認していたものです。

このHP記事では、100mA程度の電流を扱っていますが、電源電圧が5Vですから心配なさそうですが、例えば、コイルを使ったブロッキング発振回路では、端子には、電源の10倍以上の50V程度の電圧が加わっています。

電流が小さいのでOKですが、ちょっと、感電について知っておくといいかもしれません。

まず、テスターを使って自分の体の抵抗値を調べてみてください。

「テスター」の高抵抗レンジで、指先を湿らせて、両端子強く握って、自分の体の抵抗値を測定してみてください。 濡らし方と握り方で抵抗値は大きく変化しますが、私の場合は、350kΩ~1500kΩ程度です。

文献では、人間の体の抵抗値は5.5kΩ程度 … とあるので、皮膚や接触状態で、電気が通りにくくなっているのですが、50Vに感電した時に流れる電流量はオームの法則から、50V/5500Ω ≒9mA と計算できますし、皮膚を通す場合は、350kΩであれば 50/350000≒0.15mA ですから、これで死ぬことはなさそうですが、もしも100Vに触れると、9mAの2倍の 18mA となるので、電灯線から電気を取っておれば、注意しているに越したことはありませんね。

ともかく、このHPで扱っている範囲では、感電については考えなくてもよさそうということが分かります。

このように、測定と法則を使うと、いろいろなことが確認できる … という一例です。

ともかく、オームの法則と測定した値は正しい … とします

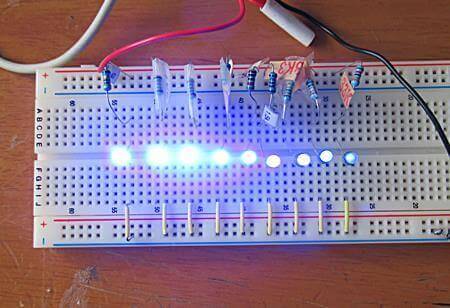

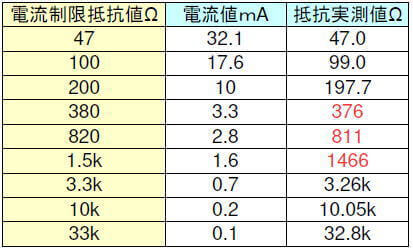

写真は、電流制限抵抗を変えて、LEDを点灯させて、その時の電流値を測っている実験です。

高輝度LEDの点灯状況

でも、考えれば、問題はいくつかあります。

例えば、抵抗器は1%以内の製品のはずですが、テスターで測ると、それをこえた数値の抵抗器がありますし、テスターの精度もわかりませんし、長く点灯させていると、熱の影響なのか、微妙に数値が変わります。

でも、少々のことは「測った結果」で済ませましょう。

研究や論文を書くのではないので、これは、神経質にならないで、ともかく、テスターで測った値は「正しい」と割り切っておくのが基本です。

実際の回路で実測しても、計算した値と最終桁では合致しないこともでてきますが、オームの法則は正しいとされていますから、次は、実測値は正しいとするしかありません。

このHPは、このような割り切りで書いている記事ですから、おかしいと思う内容は、確認してくださいね。

WayinTop 発光ダイオード 金属皮膜抵抗器 セット 5mmLED 砲弾型 白/黄/緑/赤/青 40個ずつ 合計200個 抵抗器 10Ω~1MΩ 30種類 20本ずつ 合計600個 800pcs入り

新品価格
¥1,450から
(2026/7/17 13:31時点)

*****

なによりも、安価なテスターでも、精度はともかく、0.0001Aという数字が測定できますし、0.1mA以下の小電流でもLEDが点灯していることがテスターで確かめられることに驚きます。

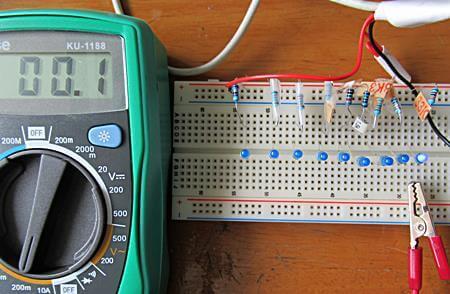

0.1mAでも点灯します
一番右が0.1mAで点灯

「ともかくやってみる」「確かめる」ことはすごいことで、これが電子工作の楽しみだと私自信は思っているのですが、このような私の疑問や好奇心を深堀りして書いてくれている書籍はほとんど見当たらないので、自分でやってみようとこのHPを始めました。まさしく「自分の世界」の楽しみです。

→PR:Amazonのテスターの一覧ページへ

安価な趣味だと思っているのですが、みなさんはどうでしょうか。
