発振回路では、書籍に紹介されている回路をブレッドボードに組んでも、うまく発振しないか、周波数や様子がおかしい？ … ということは、しばしば起こります。
発振回路は、 ①コイルを使わない「CR発振」 ②コイルを使う「LC発振」 ③その他 例えば、発振子を使うもの … 等があります。
私の感じでは、コイルを使う発振回路は、うまく作動してくれない場合が多いようなので、ここでは、コイルなしで、部品が少なく、実際にうまく作動する（した）もので、できれば、「音がでる」「LEDが点滅する」… という動作をする回路例を紹介します。
もちろん、電子工作を楽しむための内容ですので、「音の発生や光の点滅」を目的に、比較的周波数が低いものをWEBや書籍にあるものから実際に回路を組んで、うまく発振していることを確認したものですので、さらにアレンジしていただくといいでしょう。
PUTを利用した弛張発振回路
「PUT」はプログラマブル・ユニジャンクション・トランジスタのことです。

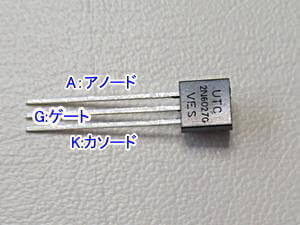

写真のように、バイポーラトランジスタ（このHPでも多用している2SC1815など）と同じような形をしています。
ここでは、2N6027（UTC製）という型番を使用しています。
価格も50円以下と安価で、5個ぐらいを一度に購入しておくと、気軽にいろいろと試して使えるでしょう。
データシートによれば、一般的な用途として、弛張発振回路やタイマー回路に使える … とあり、WEBをググると、いくつかの記事が見られます。

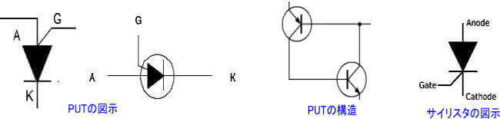

PUTは上のように、ダイオードのアノードからゲートの足が出ている図示記号で、3本の足は、A：アノード K:カソード G:ゲート と呼びます。
また、PUTはNゲートコンプリメンタリサイリスタともいわれる「サイリスタの仲間」ですが、一般のサイリスタとは、中身や使い方は全く違います。
データシートにあるPUTの使い方

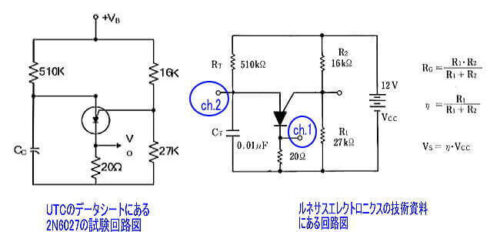

ここで使ったのが、UTC社の2N6027のデータシート（英語なのでわかりにくいですが … ）をみると、下のような試験回路が掲載されています。
ここには、CR値や電圧の情報が書かれていないので、ルネサスエレクトロニクス（従来のNEC）さんの技術資料（下図右側）を参考にして、ブレッドボードで回路を組んで動作させてみます。
少し見にくいですが、図のｃｈ.2のノコギリ波とｃｈ.1部分の変化みるために、時間軸を引き伸ばしてみると、上右のように、Ch.1は周期が約6msで発振していることがわかります。
初期の電源電圧が12Vで、電圧を下げていくと、9V程度で発振が止まりました。
このHPでは、5V電源を主に使っていますので、12Vではなくて、できれば、5Vで動作して、なおかつ、周波数を変えてみたいし、さらに、LEDで、周期を変えた発振のようすを見ようと、上の回路を少しアレンジしてみました。
PUTを使った発振回路
1つの例ですが、下の回路でうまく発振します。
発振は、ノコギリ波の周期を決める抵抗値とコンデンサ値には、ある程度の有効な範囲があるようで、このように、10ｋΩ・47μF にすると発振しました。
PUTのアノード・カソードからLEDに流れる電流は、計算値では、5/10000で 0.5mA と小さい値です。
LEDは、0.5mA程度の電流でも充分に点灯しますので、この回路を基本の回路として、抵抗やコンデンサの値を変えた場合の変化をみてみます。

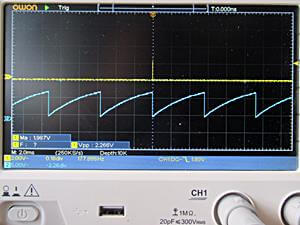

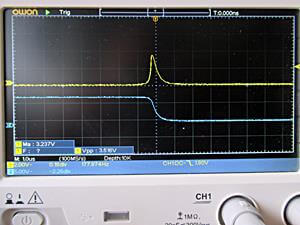

この回路で、LEDが点灯した状態で①の部分での波形を見ると、上のようになっています。 黄色い線が①の波形、水色の線が②の部分の波形です。
ノコギリ波に対応して発振しているのがわかります。
そこで、次に、10kΩの抵抗値を変えて変化をみます

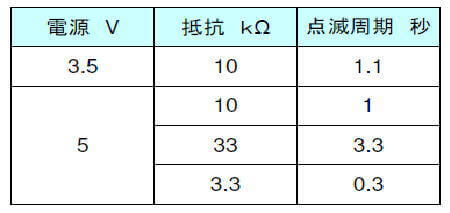

10kΩを、約3倍の33kΩと約1/3の3.3kΩにすると、LEDの点滅周期は下の表のように変わりました。
抵抗を大きくすると長周期（周波数が下がる）に、小さい抵抗に変えると、短周期（周波数が上がる）に変化しました。
電源電圧は、3.5～5Vと書いていますが、これを外れても発振します。
ただ、抵抗が10ｋΩのときには、3.5V～10Vを外れたときや、また、抵抗値を3.3ｋΩにしたときには、3～9Vの範囲を外れたときには発振が停止してしまいます。
ただ、5Vでも発振することから、電源電圧は 3.5～5V と書いてあるようです。

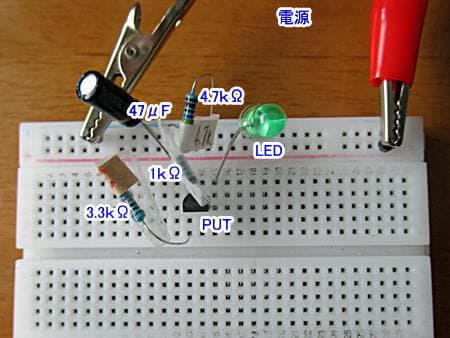

ブレッドボードに組んだ状態はこのような感じです。
PUT発振の結果
この表のように、若干ですが、電源電圧も発振周期に影響するようですが、この程度の変化は、LEDの点滅の様子を見ても、分からない程度です。

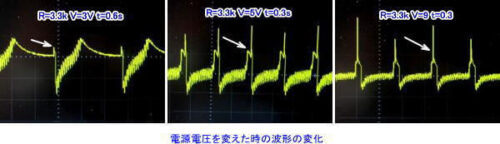

そこで、電圧を 3V→6V→9V に変えて時の波形を見たところ、6Vと9Vでは0.3秒の周期が、3Vでは0.6秒でした。
また、抵抗値の変化では、10kΩよりも大きな抵抗に変えると、点滅周期が長くなり、小さな抵抗値にすると、周期が短くなります。
つまり、この抵抗器で、コンデンサ47μFに流れ込む電気量を変えることで発振の周期が変わるようです。
 |
|
GOODCHI 金属皮膜抵抗器 抵抗セット 電子工作用 10Ω-1MΩ 600個セット 30種類 各20個 収納ケース付き 新品価格 |
次に、コンデンサを変えてみました
抵抗値を固定して、コンデンサ容量を変えて周期が変わるのを見てみています。
コンデンサを小さな値にすると、点滅回数（周波数）は増えることが予想できるのですが、ただ、LEDの点滅は、20回/秒（20Hz）以上になると、人間の目では点灯しっぱなしになって、判別できなくなるので、光ではなく、音の変化（周波数変化）で発振の周波数を見てみました。

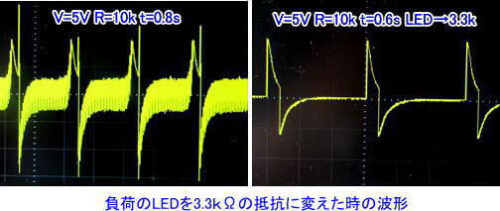

（参考） 上の写真の波形は、きれいな発振波形でないので、LEDを固定抵抗（3.3kΩ）に変えて波形を見たところ、下図のようなシンプルな波形になりましたので、CR以外に、LEDも、発振の状態に影響しているようです。
（お断り） このように、今回の実験では、発振の仕方自体は安定していないようです。これは、ブレッドボードで回路を組んでみていることもあるなど、やはり、不安定な要素はありそうです。それもあって、この記事に沿って回路を組んでも、同じような発振の様子になるかどうかはわかりませんので、この点はご承知願います。
発振は不安定ですが、それなりに発振しているようです
発振の状態は、ちょっとした条件で変わる不安定なものですので、これらの数値も、あくまでも一つの例でみていただくといいですですが、PUTをつかって、うまく発振しない・・・ということはなさそうです。
音を鳴らすために回路を変えてみましょう

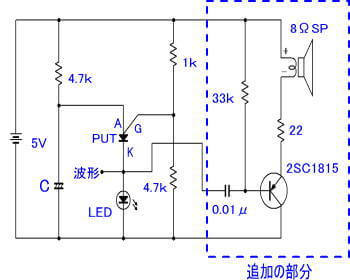

音を出すためには、低周波増幅回路（点線で囲んだ部分）を付加する必要があります。
そして、周波数は、抵抗とコンデンサを変更して、発信する条件を見つけるのですが、ここでは、「C」を変えることで、周波数変化がわかるように、下の回路にしました。

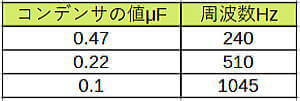

「C」の値を、0.47μF、0.22μF、0.1μF・・・と小さくしていくと、振動数が上がって、スピーカから出る音が高くなっていきます。
